在平台中车辆显示的状态和车辆的类型、车辆选择的外设参数密切相关，最典型的就是车辆的ACC点火状态和混凝土搅拌车的正反转状态。下面详细说明各种车辆状态产生条件，供大家参考.

一、ACC点火状态

在现有平台中，很多车辆都接了ACC点火线，因为多年逐步认识和使用情况的不同，对ACC点火线有好几种不同的接法，甚至之前的ACC点火状态和车辆类型也有直接关系;现在已经不建议使用这种接法，而是通过在外设中选择“点火线”，然后使用固定的接法来实现.

为了方便大家使用，将各种车辆类型点火状态和对应的设备状态对照表值罗列出来，供大家参考.推荐使用与车辆类型无关的接法，即第1种接法.

目前系统要求所有显示点火状态的车辆必须在“外接设备及报警…”(简称“外设”)设置中选择“点火线”.

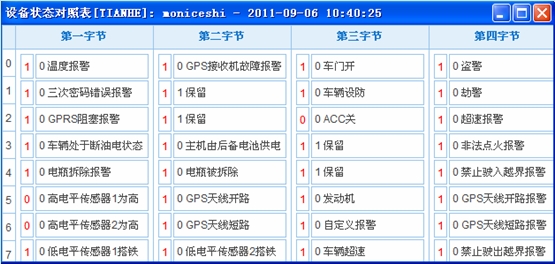

图1 设备状态对照表

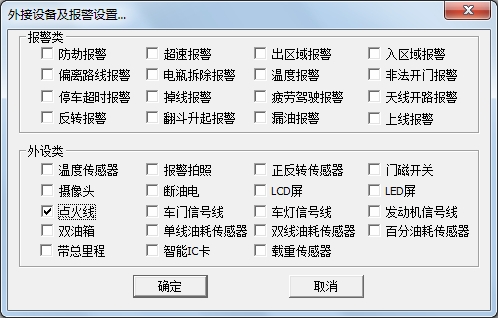

图2 外接设备及报警设置…(以下简称“外设”)

1.外设中选择”点火线” (推荐使用)

　和车辆类型无关,只要外设中选择“点火线”

　判断第三字节的第2位(从0开始), 0表示ACC熄火，1表示ACC点火

2.小轿车ACC

　判断第一字节第5、6位

　第5位或第6位为0表示ACC点火

　第5位且第6位不为0表示ACC熄火

3.货柜车ACC

　判断第三字节的第2位， 0表示ACC点火，1表示ACC熄火

　这种接法和第1种接法正好相反

　另：第一字节，第5位(从0开始)  0 表示“制冷”

4.货车(ACC+油耗)

　判断第一字节第6位，0表示ACC点火，1表示ACC熄火

5.汽车ACC

　判断第三字节的第2位(从0开始)， 0表示ACC熄火， 1表示ACC点火

　与第1种接法相同

6.工程机械

　判断第一字节第6位，0表示点火，1表示熄火

　与第4种接法相同

7.商砼车(油耗+点火+反转)

　判断第一字节第6位，0 表示点火，1表示熄火

　另：第四字节，第1位（从0开始）1表示“反转”

二、混凝土车正反转状态

1.外设中选择”正反转传感器”(推荐使用)

　使用第一字节：

　第5位=1 且 第6位=1 表示“停转”

　第5位=0 且 第6位=1 表示“反转”

　第5位=1 且 第6位=0 表示“正转”

2.混凝土搅拌车

　使用第一字节：

　第6位=0 表示“搅拌”

　第5位=0 表示“卸料”

　其他值表示“停转”

3.混凝土搅拌车-小

　使用第一字节：

　第5位=1 且 第6位=0 表示“正转”

　第5位=0 且 第6位=1 表示“反转”

　其他值表示“停转”

4.商砼车(正反转+油耗)

　使用第一字节，第四字节：

　第一字节第6位=1 且 第四字节第1位=0 表示“正转”

　第一字节第6位=0 且 第四字节第1位=1表示“反转”

　其他值表示“停转”

三、其他车辆状态

1.冷藏车

　第一字节，第5位(从0开始) 0 表示“制冷”

2.货柜车

　第一字节，第6位(从0开始) 0 表示“后门关闭”，1表示“后门开启”

3.出租车(计价器+拍照)

　第一字节，第6位(从0开始) 0 表示“空载”，1表示“载客”

4.翻斗车

　 第一字节，第5位(从0开始) 0表示“翻斗复位”，1表示“ 翻斗升起”

5.货运装卸

　第一字节，第5位(从0开始) 0 表示“重车”，第2位(从0开始) 0表示“空车”

　其他值表示“卸车”

6.外设中选择“车门信号线”

　第三字节，第0位，0 表示“车门开”，1表示“车门关”

7.外设中选择“发动机信号线”

　第三字节，第5位(从0开始)，0 表示“发动机运转”，1表示“发动机停转”
