| 主题：全能型车机的反转加双线不用标定油耗如何操作(2/2) |
| 问题类型： 新用户必读 |
| 发帖人：super |
| 时间： 2012-11-24 16:01:51 |
|
关于油耗接线方法及原理为：

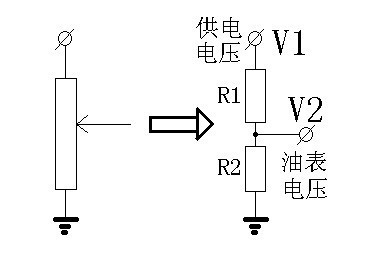

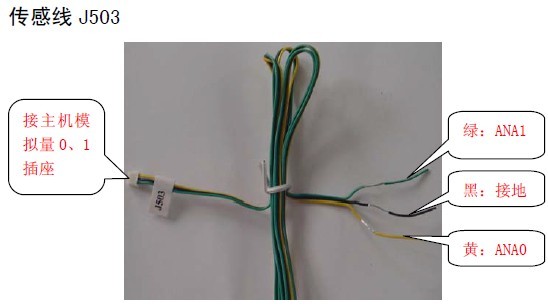

 外设选择“单线油耗传感器”是指传感器的信号线接黄线即接模拟量1（V2）来上传油耗数据， 例如单线标定后油量显示情况： 油箱是300升，你接5伏电压，V2如果是2.5伏，如果你只接V2那根线（单线油耗接法），你标定的值是在5伏电压下标定的，也就是2.5伏对应150升，5伏对应300升，如果你的供电电压变成了10伏，V2变成了5伏，按你的标定就软件会显示是300升。所以接单线一定要稳压。 外设选择“双线油耗传感器”是两个线都接，传感器的信号接黄线即接模拟量1（V2），绿线即模拟量2（V1）与传感器电源接在一起。 模拟量1除以模拟量2所得的比值可以过滤掉电压变化对油耗曲线的波动。 总油量X (V2/V1)=实际油量， V1变化，V2也同比例变化，所以V2/V1比值不变，也就是电压变化了，不影响油量曲线 下图为线的原图：
|
|
